Jobsheet 6 (Mikrotik) Static Routing dengan 4 buah Mikrotik

Jobsheet 6 (Mikrotik) Static Routing dengan 4 buah Mikrotik


Nama : Nur Halimah
STATIC  ROUTING DENGAN 4 BUAH MIKROTIK
Tanggal : Selasa 28/10/ 2014
Kelas :  XII TKJ 2
SK/KD :
No. JobSheet : 6
Guru Produktif : Bang Maman




I.  TUJUAN
Mengkonfigurasi 4 buah mikrotik agar dapat saling terhubung

II. PENDAHULUAN
Assalamualaikum Wr. Wb.
Disini Saya akan membahas tentang bagaimana cara membangun static routing dengan 4 buah mikrotik. Adapun alat dan bahan serta langkah kerja yang harus kita laksanakan..

III. ALAT & BAHAN

1.       Laptop/pc
2.       Virtual box
3.       Mikrotik router versi 5.20
4.       GNS3

IV.   LANGKAH KERJA

1.    Install GNS3 nya terlebih dahulu :
Root:~# sudo dpkg –i gns3_0.7.4.1_all.deb
2.       Lalu buka GNS3 dan klik edit kemudian Preference,lalu klik virtualBox à VirtualBox Guest isi dengan nama mik-1 dengan VM LIST mikrotik 1 dan number of  NICS : 2
Dan seterusnya juga begitu hanya dibedakan nama dan VM LIST nya sesuai nama urutan.
3.        setelah itu buat topologi nya ,jika sudah klik start pada tomblo berwarna hijau


maka mikrotik akan start dengan sendirinnya
4.       Sekarang kita akan mengkonfigurasi pada MIKROTIK 1,pertama diberi nama mikrotiknya
[admin@mikrotik]> system identity set name=R1

5.       Kemudian beri nama interfacesnya
[admin@R1] > interface set 0 name=to-LAN
[admin@R1] > interface set 1 name=to-R2
[admin@R1] > interface  pr

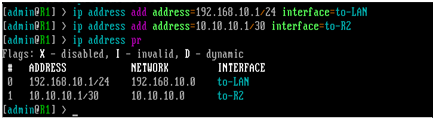

6.       Lalu memberikan ip address
[admin@R1] > ip address add address=192.168.10.1/24 interface=to-LAN
[admin@R1] > ip address add address=10.10.10.1/30 interface=to-R2
[admin@R1] > ip address pr

7.       Setting routingnya
[admin@R1] > ip route add dst-address=192.168.20.0/24 gateway=10.10.10.2
[admin@R1] > ip route add dst-address=20.20.20.0/30 gateway=10.10.10.2
[admin@R1] > ip route add dst-address=192.168.30.0/24 gateway=10.10.10.2
[admin@R1] > ip route add dst-address=30.30.30.0/30 gateway=10.10.10.2
[admin@R1] > ip route add dst-address=192.168.40.0/24 gateway=10.10.10.2
[admin@R1] > ip route pr
8.       Setelah itu lanjut ke MIKROTIK 2

[admin@mikrotik] > system identity set name=R2

9.       Kemudian beri nam interfacenya
[admin@R2] > interface set 0 name=to-LAN
[admin@R2] > interface set 1 name=to-R1
[admin@R2] > interface set 2 name=to-R3
[admin@R2] > interface pr

10.   Lalu memberikan ip address
[admin@R2] > ip address add address=192.168.20.1/24 interface=to-LAN
[admin@R2] > interface add address-10.10.10.2/30 interface=ro-R1
[admin@R2] > interface add address=20.20.20.1/30 interface=to-R3
[admin@R2] > ip address pr

11.   Menambahkan routing
[admin@R2] > ip route add dst-address=192.168.10.0/24 gateway=10.10.10.1
[admin@R2] > ip route add dst-address=192.168.30.0/24 gateway=20.20.20.2
[admin@R2] > ip route add dst-address=30.30.30.0/30 gateway=20.20.20.2
[admin@R2] > ip route add dst-address=192.168.40.0/24 gateway=20.20.20.2
[admin@R2] > ip route pr

12.   Setelah itu lanjut ke MIKROTIK 3
[admin@mikrotik] > system identity set name=R3

13.   Kemudian Beri nama interfacesnya
[admin@R3] > interface set 0 name=to-LAN
[admin@R3] > interface set 1 name=to-R4
[admin@R3] > interface set 2 name=to-R2
[admin@R3] > interface pr


114.   Lalu berikan IP address
[admin@R3] > ip address add address=192.168.30.1/24 interface=to-LAN
[admin@R3] > ip address add address=30.30.30.1/30 interface=to-R4
[admin@R3] > ip address add address=20.20.20.2/30 interface=to-R2
[admin@R3] > ip address pr


15.   Menambahkan routing
[admin@R3] > ip route add dst-address=192.168.20.0/24 gateway=20.20.20.1
[admin@R3] > ip route add dst-address=10.10.10.0/30 gateway=20.20.20.1
[admin@R3] > ip route add dst-address=192.168.10.0/24 gateway=20.20.20.1
[admin@R3] > ip route add dst-address=192.168.40.0/24 gateway=30.30.30.2
[admin@R3] > ip route pr

16.   Setelah itu lanjut ke MIKROTIK 4  beri nama terlebih dahulu
[admin@mikrotik] > system identity set name=R4
 17.   Lalu setting interfacesnya
[admin@R4] > interface set 0 name=to-LAN
[admin@R4] > interaface set 1 name=to-R3
[admin@R4] > interface set pr

18.   Lalu setting IP address nya
[admin@R4] > ip address add address=192.168.40.1/24 interface=to-LAN
[admin@R4] > ip address add address=30.30.30.2/30 interface=to-R3
[admin@R4] > ip address pr
19.   Tambahkan routingnya
[admin@R4] > ip route add dst-address=192.168.30.0/24 gateway=30.30.30.1
[admin@R4] > ip route add dst-address=20.20.20.0/30 gateway=30.30.30.1
[admin@R4] > ip route add dst-address=192.168.20.0/24 gateway=30.30.30.1
[admin@R4] > ip route add dst-address=292.168.10.0/24 gateway=30.30.30.1
[admin@R4] > ip route add dst-address=10.10.10.0/30 gateway=30.30.30.1
[admin@R4] > ip route pr
V.  HASIL KERJA
Ping dari MIKROTIK 1 :
[admin@R1] > ping 192.168.20.1
[admin@R1] > ping 192.168.30.1
[admin@R1] > ping 192.168.40.1

Ping dari MIKROTIK 2 :
[admin@R4] > ping 192.168.10.1
[admin@R4] > ping 192.168.20.1
[admin@R4] > ping 10.10.10.1
VI. KESIMPULAN

Dalam  konfigurasi STATIC  ROUTING DENGAN 4 BUAH MIKROTIK kita harus selalu teliti dan berhati-hati dengan segala perintah yang ada, agar tidak terjadi kesalahan yang menyebabkan kegagalan dalam melakukan konfigurasi .
Wassalam Wr. wb
